1概述
YZ5000智能建筑能源管理系統是針對樓宇建筑行業應用的一整套建筑節能自控系統。在樓宇建筑能耗中，主要消耗的能源類型包括電能、燃氣/燃油、水等，系統通過采用先 進的技術手段，利用計算機信息處理技術并結合自控控制和網絡通信技術，對建筑內所有機電裝置和能源設備實行高度自動化和智能化管理，支持基于統一的能耗監控管理平臺實現對各類能源的數據進行采集、監視，同時可進行必要的控制應用。
平臺以中央控制室為核心，通過無縫集成自動化設備，實現對建筑物內的變配電、照明、電梯、空調、供熱、給排水等能源使用狀況和設備運行以及環境狀態進行全 面的實時集中監視、管理和分散控制的管理與控制，實時監控大樓內各種能源的詳細使用情況，通過對上述數據的采集和監視，能夠獲得建筑物或建筑群中各類主要能源以及與能耗相關的各項參數，通過系統的處理和能源分析，為客戶帶來各類能耗報表和分析報告，為節能降耗提供直觀科學的依據，同時通過它們可以在任何地方訪問特定的控制器/傳感器，并進行相應的控制應用，使能源使用合理，控制浪費，達到節能減排，節能降耗。另外，通過本系統能夠對設備運行狀態進行預警和提示，滿足遠程服務平臺的功能需求。
能耗監控管理平臺通過對建筑物內的機電設備實時在線監控和分析管理實現以下效果，系統的目的是降低能源消耗，節省費用。
1) 對設備能耗情況進行監視，提高整體管理水平；
2) 找出低效率運轉的設備；
3) 找出能源消耗異常；
4) 降低峰值用電水平。
2系統目標
為了實現能耗監測與管控，數據的采集、傳輸、存儲、處理，能耗的統計、審計等業務需求，本次建設目標有以下四方面：
1) 通過能耗監控管理平臺的建設，實現能源分類分項精 確計量和能源運行監管功能，對今后能源管理提供數據保障和決策依據；
2) 數據統計與分析，數據發布與遠傳，分析優化能源運行方案，記錄和積累各種能源使用狀況；
3) 從真正意義上實現能源使用實時在線監控，為會展中心管理者提供不同層次的管理權限，隨時隨地可以對中心的能源系統進行訪問，并實現遠程管理。為中心提供能源利用診斷、節能控制、節能潛力分析、節能效果驗證，提高節能意識等提供有效手段。
4) 充分考慮平臺系統對各種能耗系統管理的整合擴展能力，并為今后綜合性的數字化會展中心做好充分的技術準備。
3系統簡介
YZ5000智能建筑能源管理系統基于Oracle大型數據庫設計，支持SQL Server，Sybase，IBM DB2等商業性數據庫，支持多客戶端操作系統，容量大、安全性能高、靈活性高，可根據企業實際需求從軟件自身定制各種功能。系統兼容性強，采用ModBUS、EtherNet/IP、ControlNet、Pofibus、OPC、DLT645等國家和國際通用的自控和電力通訊標準和協議，甚至支持自定義通訊協議，使各種計量表計和既有系統均可與此平臺無縫集成。
平臺采用JavaEE技術對應用服務、功能模塊進行設計、開發，上層管理系統采用先 進成熟的基于WEB的B/S結構，用于提供WEB發布功能，用戶免安裝，用瀏覽器直接運行。上層管理系統的開發采用了JavaEE架構，JavaEE架構是當前主流的架構之一。目前很多企業采用JavaEE技術的結構設計與解決方案。JavaEE體系結構提供中間層集成框架用來滿足無需太多費用而又需要高可用性、高可靠性以及可擴展性的應用的需求。通過提供統一的開發平臺，JavaEE降低了開發多層應用的費用和復雜性，同時提供對現有應用程序集成的強有力支持，有良好的向導支持打包和部署應用，添加目錄支持，增強了安全機制，提高了性能。
同時，平臺的設計遵循國家頒布的電氣、儀控設備及信息系統相關建設規范。平臺設計和應用的標準化和規范化便于平臺后期的擴展、集成和維修。底層采集系統采用千兆以太網、工業以太網、現場總線、光纖環網等國際流行的先 進技術，選用國際知 名品牌先 進、可靠的產品，以便適應用戶全方位的需求。針對既有企業在原有系統的數據集成方面，可通過對原有多種自控設備的通訊接口及協議的支持，確保數據的完整性和新、舊系統的兼容性。自動控制系統選用模塊化控制系統，采用標準的C/S模式，以便操作人員在控制室內通過操作員站監控整個系統的運轉。另外，平臺可與企業其他信息化系統，如MES、ERP等進行對接，將數據上傳給其他信息化系統。
圖1.系統架構圖
系統架構共分為四層，包括控采集感知層、網路傳輸層、數據層和應用層（業務組價和展示層）。
采集感知層采集如水、電、氣、熱等全部能源數據和溫度、濕度、光照、氣候環境參數，并通過分析結果反饋控制相關設備的工作運行狀態。
網路傳輸層將數據通過工業總線或無線網絡的方式傳送至某一建筑內的數據庫或直接傳送至云能源管理中心的數據中心。
數據層存儲、恢復、備份各種能耗數據和環境參數，并提供各項數據服務。
應用層提供各種應用服務，如按照能耗統計、能源審計、能源管理、綠色建筑等子系統實現能耗綜合評價、對標分析、行業監測、定額標示，具有向相關部門提供企業、大型商場、旅游賓館、醫院、學校、金融等分領域單位用能數據及統計分析的功能，各主管部門在各自的權限范圍內進行數據的查詢及其它功能的應用。

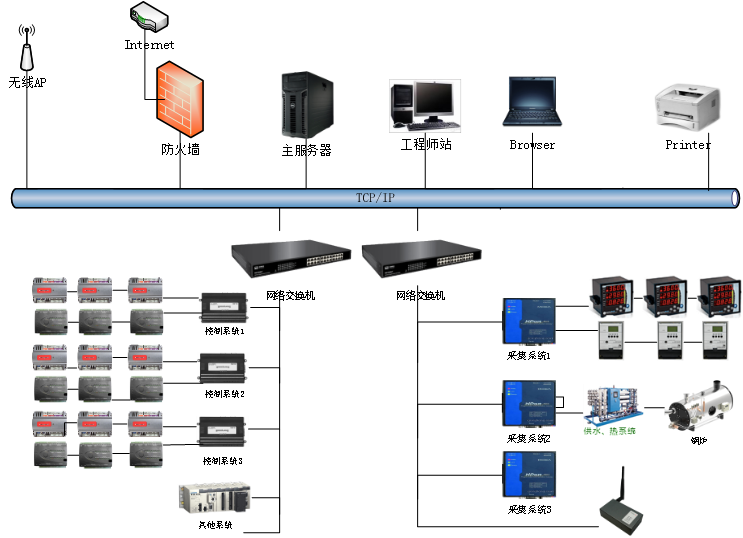

圖2.網絡拓撲圖
