概述
多功能諧波復費率表是一種具有測量、顯示、數字通訊和輸入、輸出等的多功能數字儀表、能對電網中的三相電流、電流平衡度、三相電壓、電壓平衡度、有功功率、無功功率、視在功率、功率因素、頻率以及三相線電壓較大值、電小值，三相電流較大值、較小值、有功、無功、視在功率的較大值、較小值，功率需測量等多個電參數進行測量；帶標準時鐘，4種費率8時段分時計費功能和具有電壓電流3-31次諧波測量以及事件記錄功能，配備2路電能脈沖輸出和1路RS485C通訊，4路開關輸入，4路開關輸出，可擴展4路模擬量變送輸出。

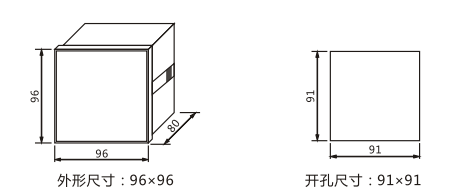

外形尺寸
技術指標
|
性能
|
參數
|
|
輸 入 測 量 顯 示
|
網絡
|
三相四線，三相三線
|
|
電壓
|
額定值
|
AC100V、400V（訂貨時說明）
|
|
過負荷
|
持續：1.2倍 瞬時：2倍
|
|
功耗
|
<1VA（每相）
|
|
阻抗
|
≥400KΩ
|
|
精度
|
RMS測量，精度等級0.5級 (可定做0.2級）
|
|
電流
|
額定值
|
AC1A、5A（訂貨時說明）
|
|
過負荷
|
持續：1.2倍 瞬時：10倍
|
|
功耗
|
<0.4VA（每相）
|
|
阻抗
|
<2mΩ
|
|
精度
|
RMS測量，精度等級0.5級 (可定做0.2級）
|
|
頻率
|
40-65Hz,精度0.1Hz
|
|
功率
|
有功、無功、功率因素、精度0.5級 (可定做0.2級）
|
|
電能
|
四象限計量，4種費率8時段分時分區計量，有功電能精度0.5級 (可定做0.2級或0.5S級）（復費率功能選配F）
|
|
諧波
|
2-31分次諧波以及總諧波含量（選配H）
|
|
電源
|
工作范圍
|
標配AC220V±10%，可選配DC24V 48V AC380V AC/DC 80-265V;
|
|
|
功耗
|
≤5VA
|
|
數字接口
|
數字接口
|
RS-485，MODBUS-RTU協議
|
|
脈沖輸出
|
2路電能脈沖輸出光耦集電極輸開路式
|
|
開關量輸入
|
4路開關輸入，干接點方式接入(選配)
|
|
開關量輸出
|
4路開關輸出，繼電器觸點（選配）
|
|
模擬量輸出
|
1-4路模擬量輸出，4-20mA/0-20mA（選配M）
|
|
環境
|
工作環境
|
-10-50℃
|
|
儲存環境
|
-20-75℃
|
|
安全
|
耐壓
|
輸入/電源>2KV，輸入輸出>2KV，電源/輸出>1KV
|
|
絕緣
|
輸入、輸出，電源對表殼>50 MΩ
|
